三年大片大全观看免费,青春草在线视频观看,亚洲精品字幕,热re99久久精品国产99热

砌墻多孔磚抗壓強(qiáng)度試驗(yàn)設(shè)備滿足要求：

1、砌墻多孔磚抗壓強(qiáng)度試驗(yàn)機(jī):砌墻多孔磚抗壓強(qiáng)度試驗(yàn)機(jī)的示值相對(duì)誤差不超過士1%，其上、下加壓板至少應(yīng)有一個(gè)球鉸支座，預(yù)期比較大破壞荷載應(yīng)在量程的20%一80%之間。

2鋼直尺:分度值不應(yīng)大于1 mm

3振動(dòng)臺(tái)、制樣模具、攪拌機(jī):應(yīng)符合GB/T 25044的要求。

4切割設(shè)備。

5砌墻多孔磚抗壓強(qiáng)度試驗(yàn)用凈漿材料:應(yīng)符合GB/T 25183的要求。

砌墻多孔磚抗壓試樣數(shù)量為10塊。

砌墻多孔磚抗壓試驗(yàn)試樣制作（一次成型）

1、一次成型制樣適用于采用樣品中間部位切割，交錯(cuò)疊加灌漿制成強(qiáng)度試驗(yàn)試樣的方式。

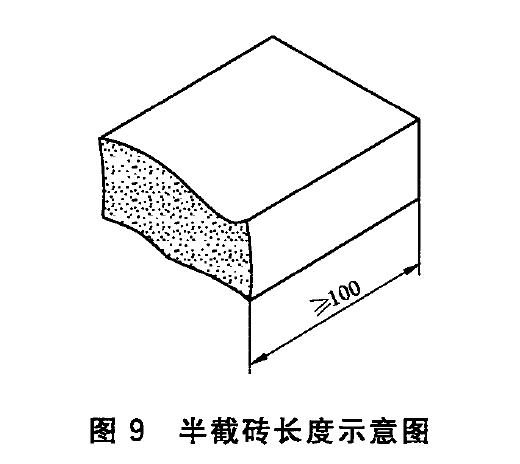

2、將試樣鋸成兩個(gè)半截磚，兩個(gè)半截磚用于疊合部分的長度不得小于100 mm，如圖9所示。如果不足100 mm，應(yīng)另取備用試樣補(bǔ)足。

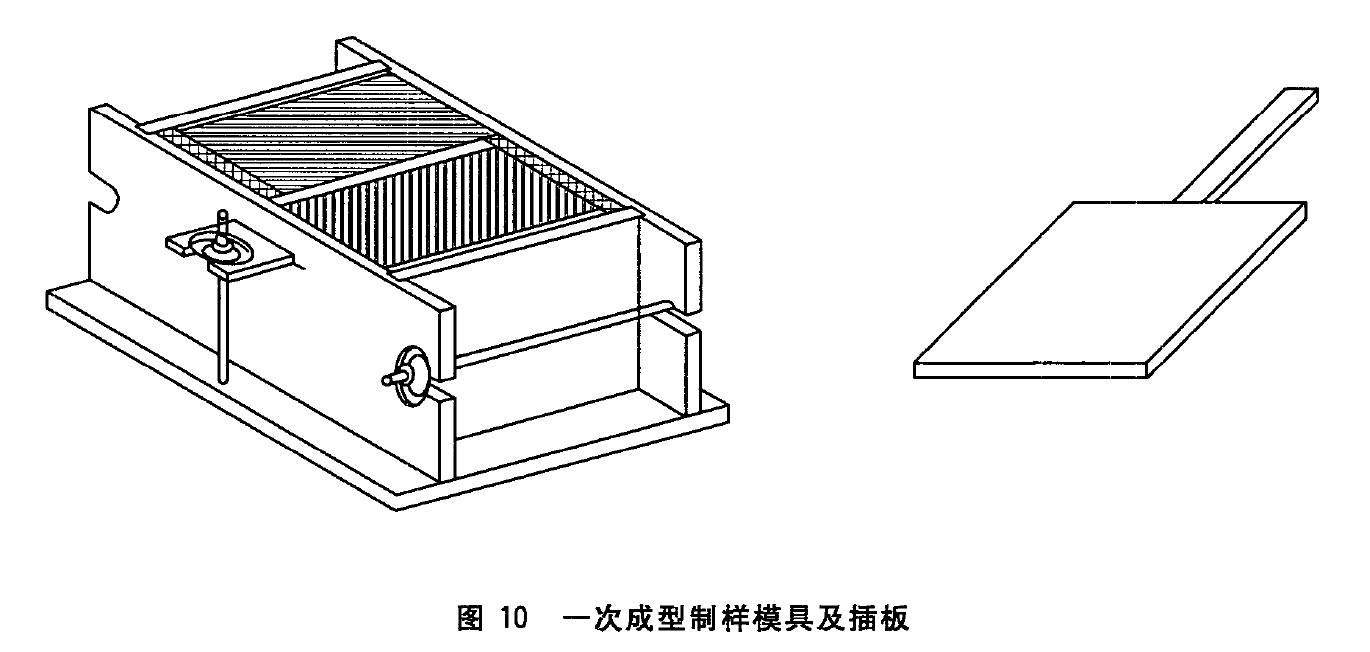

3、將已切割開的半截磚放人室溫的凈水中浸20 min -30 min后取出，在鐵絲網(wǎng)架上滴水20 min-30 min，以斷口相反方向裝人制樣模具中。用插板控制兩個(gè)半磚間距不應(yīng)大于5 mm，磚大面與模具間距不應(yīng)大于3 mm，磚斷面、頂面與模具間墊以橡膠墊或其他密封材料，模具內(nèi)表面涂油或脫膜劑。制樣模具及插板如圖10所示。

4、將凈漿材料按照配制要求，置于攪拌機(jī)中攪拌均勻。

5、將裝好試樣的模具置于振動(dòng)臺(tái)上，加人適量攪拌均勻的凈漿材料，振動(dòng)時(shí)間為0. 5 min -1 min，停止振動(dòng)，靜置至凈漿材料達(dá)到初凝時(shí)間(約15 min-19 min)后拆模。

試樣制樣（二次成型）

1、二次成型制樣適用于采用整塊樣品上下表面灌漿制成強(qiáng)度試驗(yàn)試樣的方式。

2、將整塊試樣放人室溫的凈水中浸20 min - 30 min后取出，在鐵絲網(wǎng)架上滴水20 min -30 min

3、按照凈漿材料配制要求，置于攪拌機(jī)中攪拌均勻。

4、模具內(nèi)表面涂油或脫膜劑，加人適量攪拌均勻的凈漿材料，將整塊試樣一個(gè)承壓面與凈漿接觸，裝人制樣模具中，承壓面找平層厚度不應(yīng)大于3 mm。接通振動(dòng)臺(tái)電源，振動(dòng)0.5 min-1 min，停止振動(dòng)，靜置至凈漿材料初凝(約15 min^-19 min)后拆模。按同樣方法完成整塊試樣另一承壓面的找平。二次成型制樣模具如圖11所示。
